苯乙烯類熱塑性彈性體TPE是具有橡膠材質(zhì)的彈性，也具有塑料的熱塑性，可以通過(guò)注塑、擠出、澆注、吹塑等加工工藝成型，今天國(guó)豐橡塑小編就帶領(lǐng)大家一起來(lái)了解下TPE擠出加工工藝。讓大家明白TPE擠出制品:門窗密封條，防撞條，耳機(jī)線，橡皮筋，拉力管，拉力片，伸縮水管，止血帶等是如何生產(chǎn)的。

TPE擠出加工設(shè)備介紹：

TPE擠出機(jī)代號(hào)規(guī)格參數(shù)說(shuō)明：例如SHJM-Z40×25×800，指螺桿直徑為40mm，長(zhǎng)徑比為25，牽引輥筒長(zhǎng)為800mm的雙螺桿混合塑料擠出改塑薄膜機(jī)。
1、“SH”類別代號(hào)，指雙螺桿混合型（也有寫：SHSJ，SJ指塑料擠出機(jī)）
2、“J”組別代號(hào)，指擠出機(jī)。
3、“M”指品種代號(hào)，指吹塑薄膜機(jī)
4、“Z”指輔助代號(hào)，指主要機(jī)組，另如是“F”指輔助機(jī)。
5、“40×25×800”指規(guī)格參數(shù)，指螺桿有直徑為40mm，長(zhǎng)徑比為25，牽引輥筒長(zhǎng)為800mm。
6、蕞后一位為廠商識(shí)別序號(hào)，一般不出現(xiàn)，被省略。

擠出機(jī)螺桿排列及其工藝設(shè)定：

擠出機(jī)螺桿一般分：輸送段、熔融段、混煉段、排氣段、均化段5個(gè)段。
1、輸送段，輸送物料，防止溢料。
2、熔融段，此段通過(guò)熱傳遞和摩擦剪切，使物料充分熔融和均化。
3、混煉段，使物料組分尺寸進(jìn)一步細(xì)化與均勻，形成理想的結(jié)構(gòu)，具分布性與分散性混合功能。
4、排氣段，排出水汽、低分子量物質(zhì)等雜質(zhì)。
5、均化（計(jì)量）段，輸送和增壓 ·，建立一定壓力，使模口處物料有一定的致密度，同時(shí)進(jìn)一步混合，蕞終達(dá)到順利擠出制品的目的。

TPE材料擠出制品常見問(wèn)題：

1、TPE擠出制品表面有針孔

這種情況一般都發(fā)生在阻燃TPE材料擠出的時(shí)候，首先要排除是因?yàn)樯a(chǎn)過(guò)程中的失誤，如果不是因?yàn)樯a(chǎn)操作出現(xiàn)問(wèn)題，那么這個(gè)是材料的問(wèn)題，阻燃TPE低端的材料有些會(huì)出現(xiàn)阻燃劑析出和鼓包的現(xiàn)象。

2、TPE擠出制品表面是毛面

毛面是流動(dòng)性慢在出模頭的時(shí)候摩擦力過(guò)大造成的，可以將溫度升高一些試試看，應(yīng)該就會(huì)有效果！

3、TPE擠出制品定型不好

建議可以把口模溫度放低一些，就有利于后面的定型操作了，如果口模的溫度太高，料溫度就高。

TPE擠出加工溫度設(shè)定：

SBS體系改性TPE材料：140~180℃，可以在10~30℃之間調(diào)整。由下料區(qū)逐漸提升到模溫區(qū)。

SEBS體系改性TPE材料：180~230℃，由下料區(qū)逐漸提升到模溫區(qū)。

TPE材料在儲(chǔ)存中或多或少會(huì)吸收空氣中的潮氣，對(duì)于產(chǎn)品的外觀要求比較嚴(yán)格的TPE材質(zhì)制品，可以將TPE材料進(jìn)行烘干處理，烘料溫度60℃，烘料時(shí)間2小時(shí)。

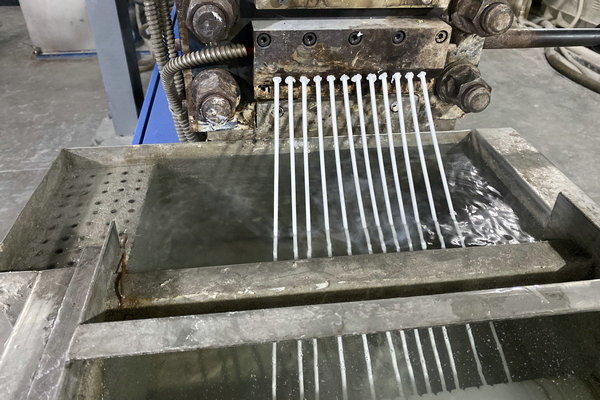

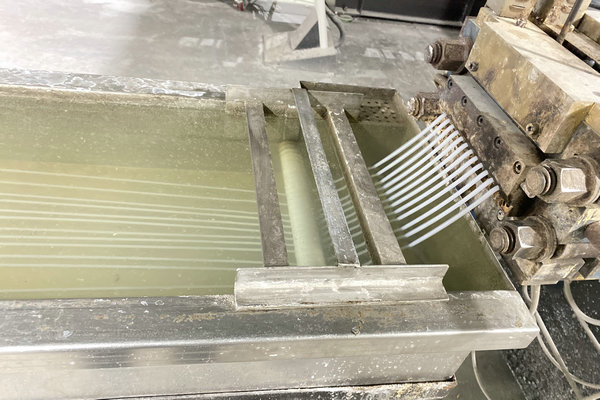

TPE擠出加工工藝相對(duì)注塑成型工藝來(lái)說(shuō)更為簡(jiǎn)單。如果您也正遇到TPE擠出問(wèn)題都可以咨詢18年熱塑性彈性體\TPE\TPR材料生產(chǎn)廠家金華市國(guó)豐橡塑有限公司。公司引進(jìn)臺(tái)灣、美國(guó)先進(jìn)的生產(chǎn)工藝和配方體系，有多位熱塑性彈性體領(lǐng)域的專家，配備了11條TPE擠出造粒機(jī)和相關(guān)檢測(cè)設(shè)備，年生產(chǎn)能力20000噸。
